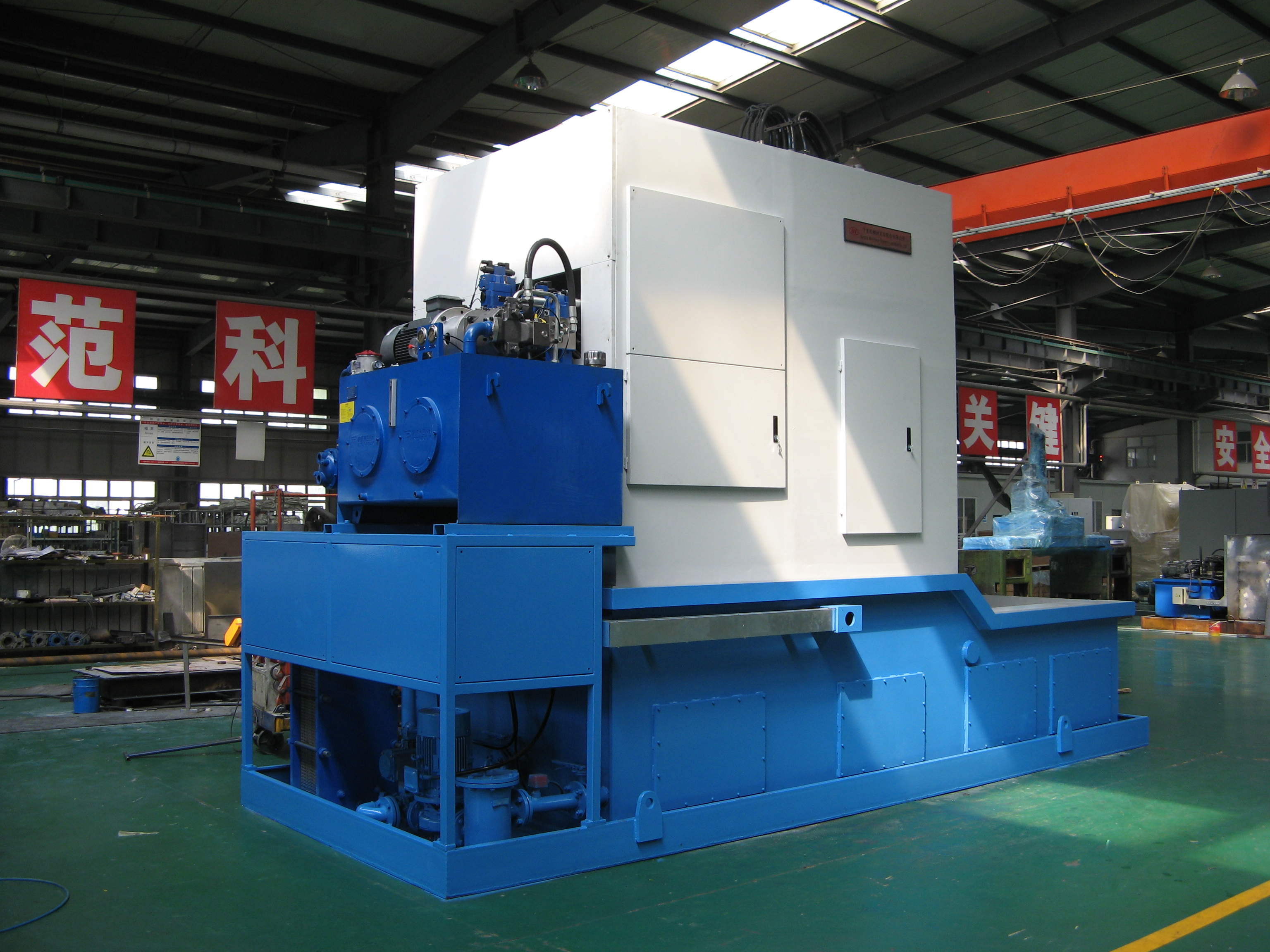

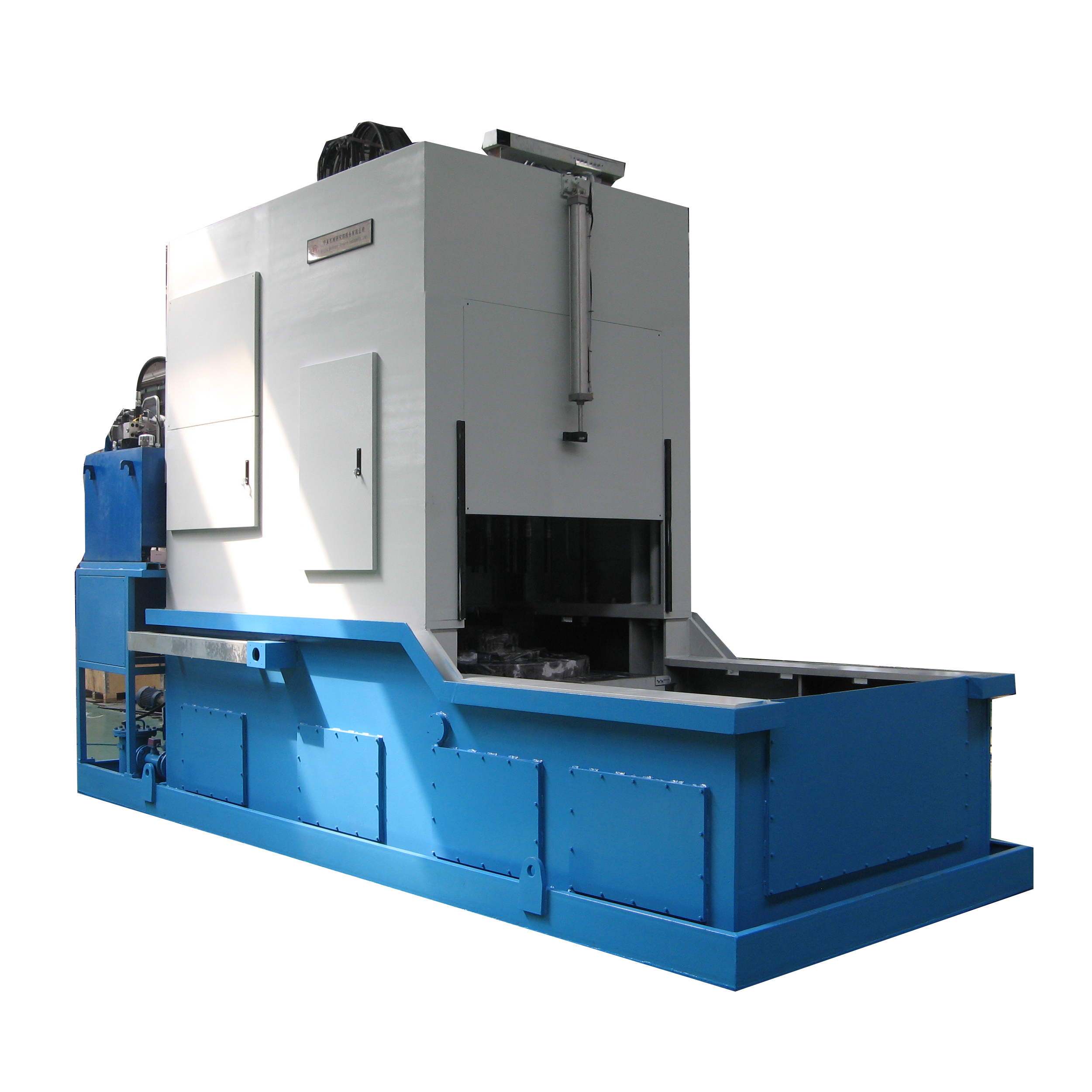

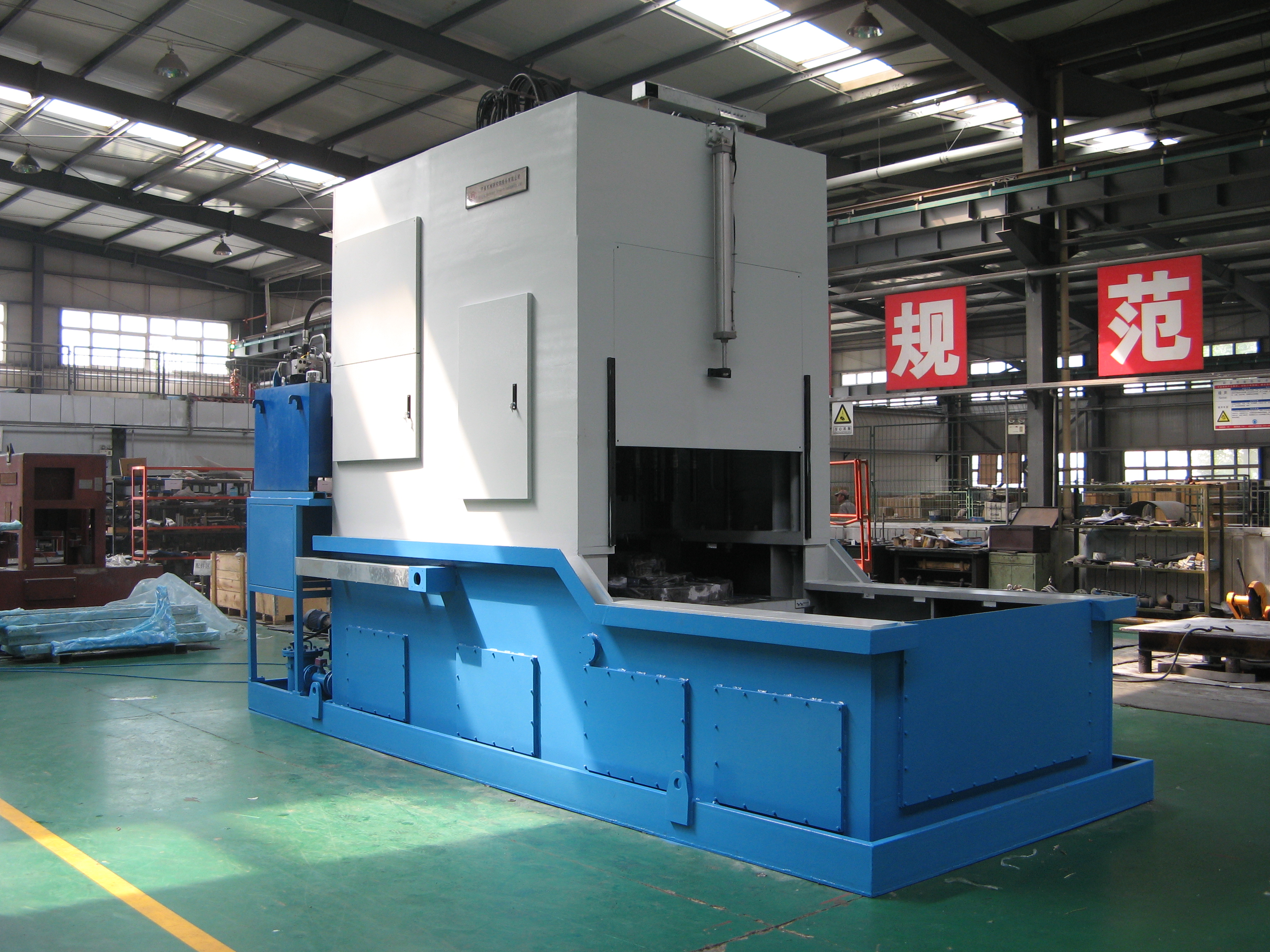

CCY-1200型單工位全自動齒輪淬火壓床,是用于滲碳緩冷后的軌道交通、大型機械套圈以及盤狀類零件(如:剎車片、圓柱齒輪等)進行二次加熱限形淬火的專用設備。對零件尺寸限形及表面硬化處理,零件通過二次加熱后迅速轉移至淬火壓床實施急速冷卻,并在模具的限形作用下,有效阻止零件的漲縮,減小零件形變和畸變,從而達到工件尺寸保持一致性和重復性的目的。壓床可進行自動/手動操作,PLC程序控制。
壓床的主要功能及特點:
1) 壓床設計為工作臺移出上下料,移進淬火;
2) 壓床配有一套升降機械手,和進出料裝置配套使用,完成工件的全自動上下料;
3) 工件內外圈表面同時噴油冷卻;
4) 采用液壓加力,淬火壓力可調;
5) 工件內徑采用分瓣模具定位,下拉油缸加壓,減輕了主機架的承載力;
6) 工件端面和外徑采用脈動油缸脈動加壓(或固定加壓)的方式。
設備主要數據
每次淬火零件數量 | 1件 |
淬火時間設定范圍 | 0-99分鐘可調 |
淬火油流量 | 淬火油泵采用變頻器控制,流量可調 |
被淬火工件尺寸 | 外徑≤Φ1200mm,內徑≥Φ500mm |
高度≤300mm |
