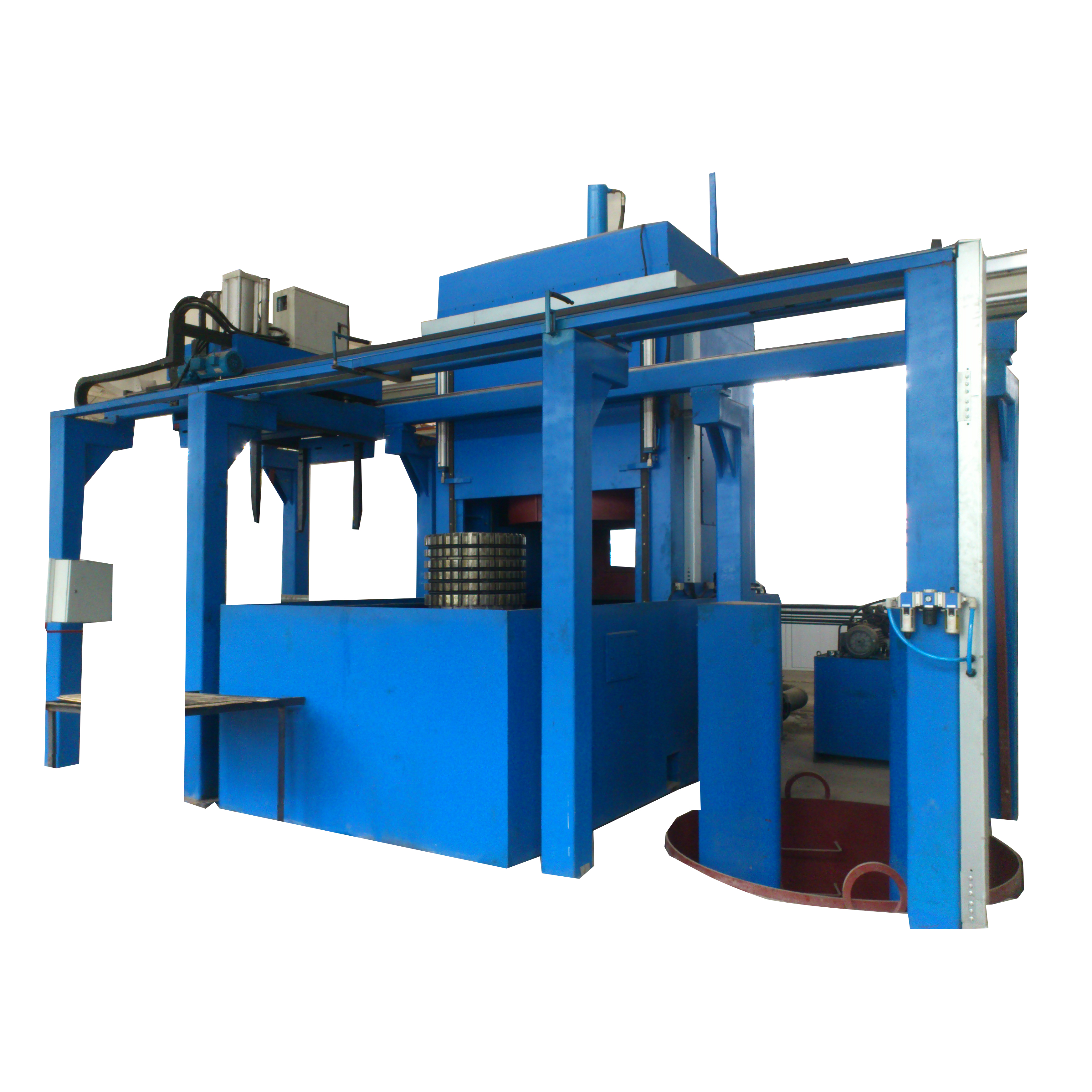

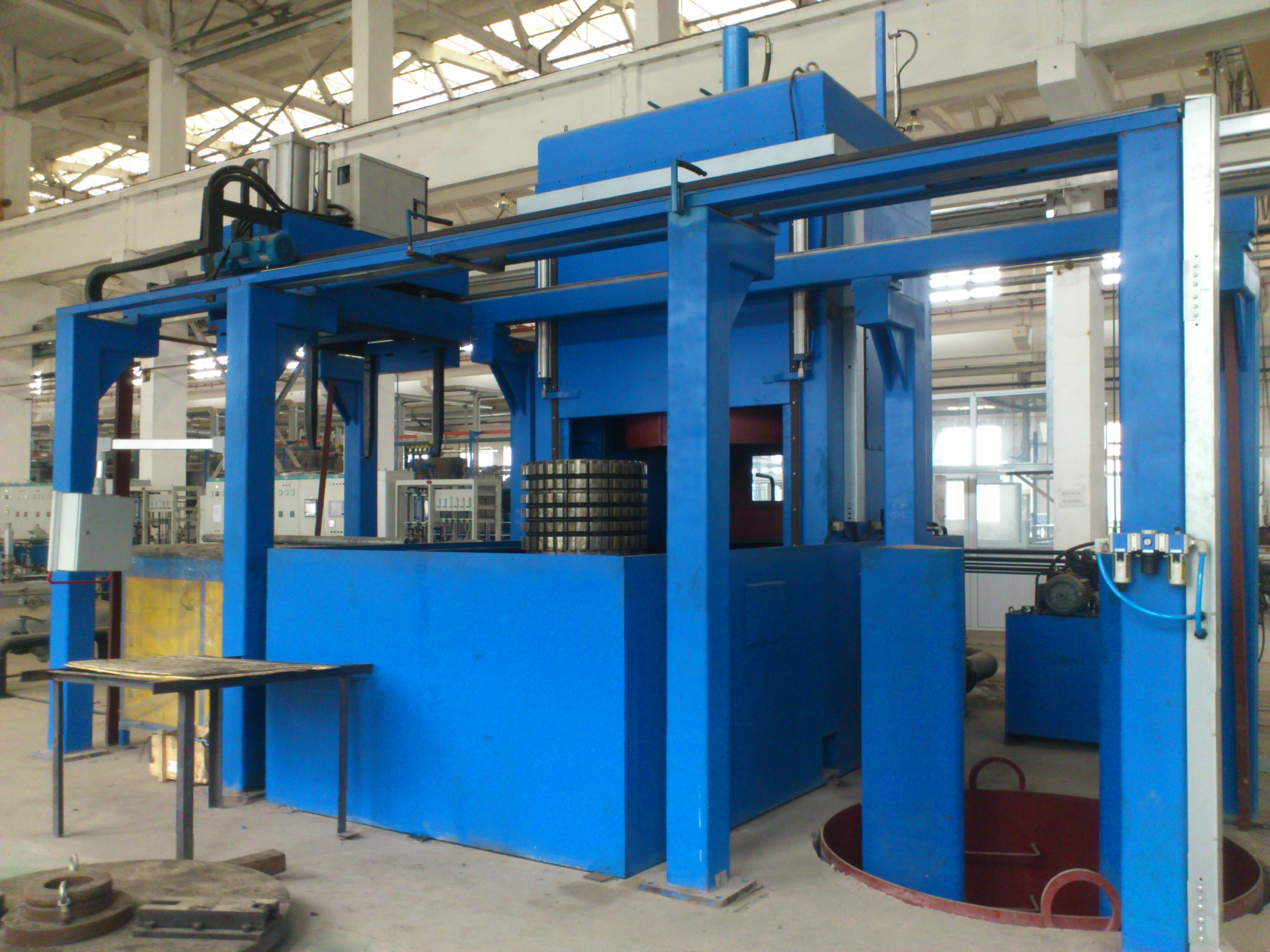

ZCJ-1400型淬火壓床是對大型軸承內、外圈套類工件進行淬火的專用設備。具有自動化程度高，工作可靠性強，淬火工件質量穩定、使用壽命長、占地面積小等顯著特點。對零件尺寸限形及表面硬化處理，零件通過二次加熱后迅速轉移至淬火壓床實施急速冷卻，并在模具的限形作用下，有效阻止零件的漲縮，減小零件形變和畸變，從而使工件尺寸保持一致性和重復性，以提升軸承的熱處理精度和質量。淬火工件包括：單錐外圈、單錐內圈、雙錐外圈、雙錐內圈以及圓柱內外圈等。壓床可進行自動/手動操作，PLC程序控制。

壓床的主要功能及特點：

1） 壓床設計為工作臺移出上下料，移進淬火；

2） 采用機械手完成工件的全自動上下料；

3） 采用快換結構，更換模具快捷方便、準確可靠；

4）  雙錐工件淬火時上下模具采用氣動自鎖結構；

4） 工件內外圈表面同時噴油冷卻；

5）  采用液壓加力，淬火壓力可調；

6） 工件內徑采用分瓣模具定位，下拉油缸加壓，減輕了主機架的承載力。

設備主要數據
